Cíl: Vytvořit mapu sklonitosti reliéfu zájmového území

Řešení: Využití nástroje SLOPE ze skupiny nástrojů Terrain Modeling v nabídce menu Grid-Calculus. Z existujícího základního gridu odvodíme pomocí nástroje slope grid nový, který potom zobrazíme buď ve formě izolinií, nebo jako mapu Classed Post.

1. Z dat v podobě xyz textového souboru vytvoříme grid. Použijeme např. soubor dataGPS.dat:

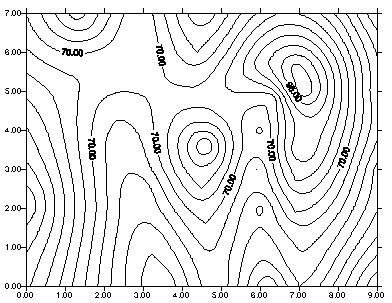

2. Vzniklý grid vypadá takto:


3. Pro výpočet sklonitosti terénu použijeme nástroje z menu Grid - Calculus:

4. Jako metodu výpočtu zvolíme skupinu nástrojů Terrain Modeling:

 5. Zvolíme nástroj Terrain Slope:

 6. Protože nově vzniklý odvozený grid budeme zobrazovat jako mapu typu Post nebo Classed Post, uložíme výsledek jako soubor typu ASCII XYZ:

7. Vytvořený grid zobrazíme jako Classed Post Map, přičemž zadáme hranice intervalů a velikost zobrazených bodů:

 8. Přes výslednou mapu přeložíme vrstevnice:

HOTOVO!
