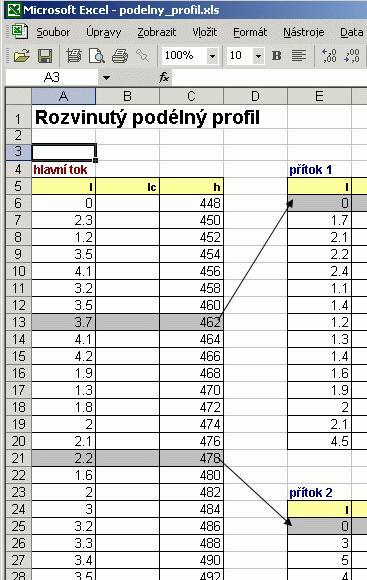

Šedě jsou označeny soutoky hlavního toku s prvním, resp. druhým přítokem.
1. Otevřeme soubor
Šedě jsou označeny soutoky hlavního toku s prvním, resp. druhým přítokem.
2. Doplníme kumulované vzdálenosti
Kumulovaná vzdálenost se postupně načítá od prvního bodu. Ten je tedy
totožný s počátkem měření, proto první buňka v kumulovaném sloupci obsahuje
hodnotu první buňky ve sloupci měřených hodnot:
Hodnoty kumulujeme tak, že k předchozí hodnotě v kumulovaném sloupci
přičteme aktuální hodnotu v sloupci měřeném:
Vypočtený výraz zkopírujeme do ostatních buněk sloupce.
3. Sjednotíme počátky kilometráže přítoků tak, aby křivky podélného
profilu přítoků navazovaly na hlavní tok.
Nyní doplníme kumulovanou kilometráž i pro jendotlivé přítoky.
Protože chceme, aby jednotlivé vodní toky na sebe v grafu navazovaly,
je nutné aby výchozí hodnota kumulované kilometráže odpovídala hodnotě

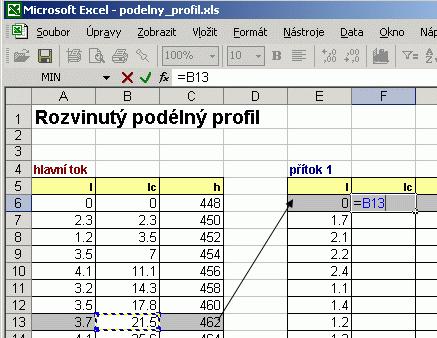

staničení soutoku přítoku s hlavním tokem. Proto do první buňky sloupce
s kumulovanou délkou přítoku zaneseme hodnotu kilometráže soutoku (pro
ilustrativnost označenou šedě):
Dále doplníme kumulovanou kilometráž pro celý tok stejným způsobem jakým jsme postupovali u hlavního toku.
Analogicky postupujeme i pro druhý přítok - tj. nejprvne do první buňky zkopírujeme hodnotu kilometráže soutoku, poté vypočteme kumulovanou kilometráž.
4. Vyneseme graf podélného profilu pro hlavní tok

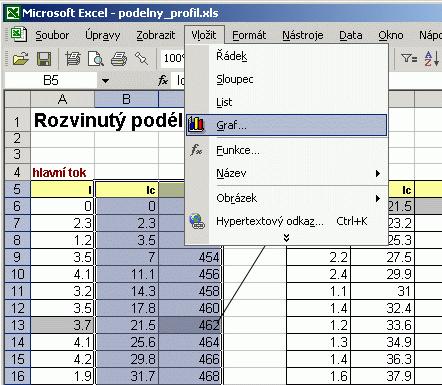

Označíme řadu kumulované kilometráže a nadmořských výšek a vytvoříme
graf:

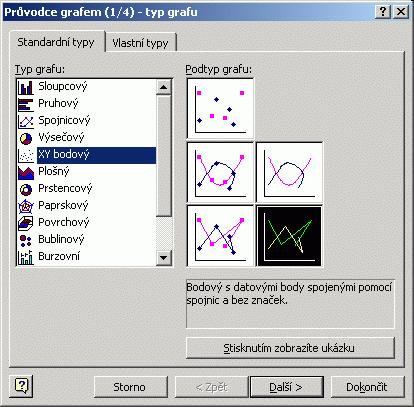

Typ grafu zvolíme XY bodový s datovými body spojenými liniemi bez zvýraznění uzlů:
Graf umístíme na nový list.
Aby graf odpovídal konvencím, používaným v geografii, otočíme směr čáry
podélného profilu tak, aby podélný profil klesal směrem zleva doprava.

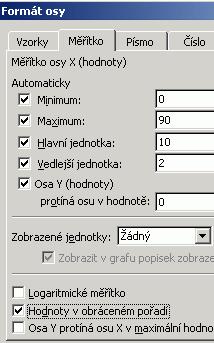

Označíme osu x a v kontextovém menu vybereme položku Formát osy. V následujícím
dialogu zvolíme záložku Měřítko, na které zaškrtneme volbu Hodnoty v obráceném
pořadí:
5. Přidáme přítoky
Nyní do grafu vložíme řady pro oba přítoky.

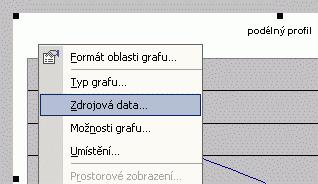

Označíme oblast grafu a pravým tlačítkem vyvoláme kontextové menu,
ze kterého zvolíme položku Zdrojová data.

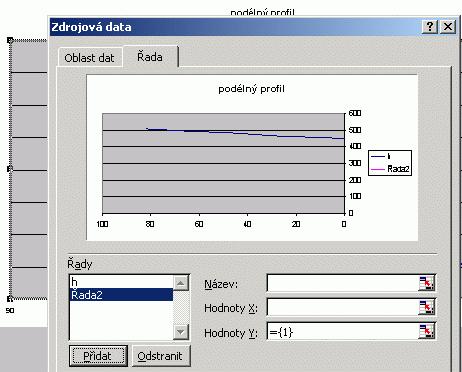

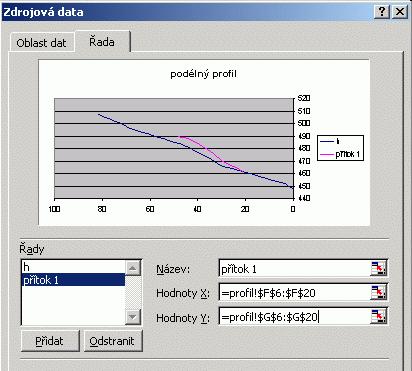

V záložce Řada klepneme na tlačítko Přidat:
Tímto se nám přidá další řada, která bude zobrazena v grafu.

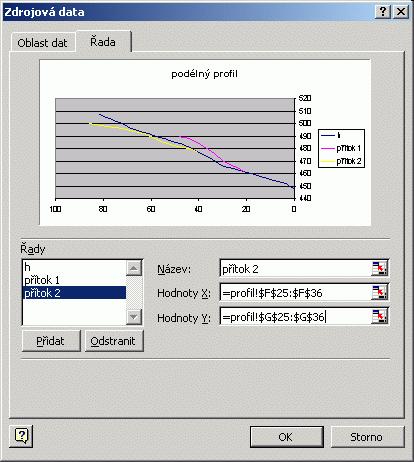

Vyplníme postupně jednotlivá pole vpravo.
Neprve zadáme název - např. přítok 1
Hodnoty X a Y zadáme tak, že vždy klepneme na tlačítko na pravém okraji
pole a tím se dostaneme do datového listu, kde pomocí myši označíme příslušnou
oblast hodnot. Z okénka pro výběr dat pro novou řadu se zpět do dialogového
okna Zdrojová data dostaneme vždy stisknutím ENTER
Hodnoty X představují kumulovanou kilometráž, hodnoty Y nadmořskou výšku.
Analogicky přidáme druhý přítok.

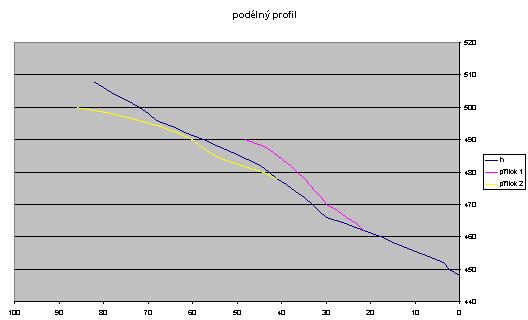

Nyní si prohlédneme výsledný graf, který můžeme případně dále upravit:
6. HOTOVO!
