Základní data pocházejí ze souboru 3841.txt, který obsahuje měsíční měření kvality vody v různých parametrech za období 1968-1995 v kontrolním profilu 3841. V souboru závislost.xls jsou vybrané hodnoty průtoku, rozp. kyslíku, BSK5, amoniakálního a dusičnanového dusíku za toto období. Cílem je zjistit míru závislosti koncentrace těchto ukazatelů na překročeném průtoku a ročním období, vyjádřeném jako pořadí dne v roce. Výsledou závislost potom vyjádříme ve formě 3D povrchového grafu buď v prostorovém nebo izoliniovém znázornění.
Hlavní kroky:
1. Otevřít soubor "závislost.xls"
2. Doplnění zdrojových dat
Do tabulky nejprve přidáme sloupce pro pořadí dne v roce a potom dva sloupce pro vyjádření empirické pravděpodobnosti překročení. Tu vypočítáme ze souboru, sestupně seřazeného podle průtoku na základě základní empirické pravděpodobnosti : p=m-0,3/n+0,4 kde m je pořadí prvku v sestupné řadě a n počet prvků souboru.

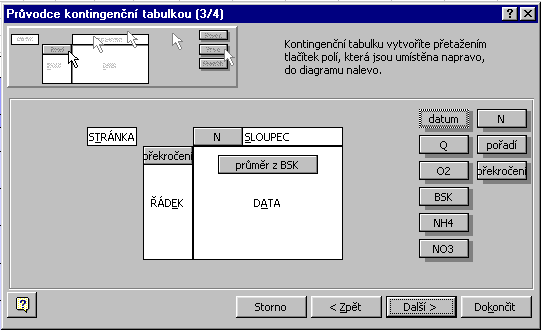

Pro vytvoření vstupního pole 3D grafu musíme data uspořádat do tabulky, kde záhlaví sloupců budou představovat intervaly pořadí dne v roce a záhlaví řádků intervaly pravděpodobnosti překročení průtoku. Pole tabulky budou představovat průměrné hodnoty zkoumaného ukazatele. Pro tvorbu tabulky využijeme funkci Kontingenční tabulka:
4. Souhrny v kontingenční tabulce

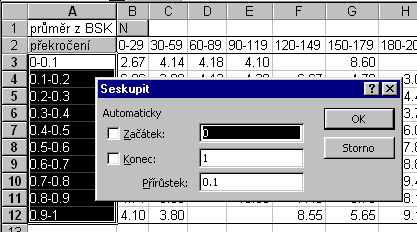

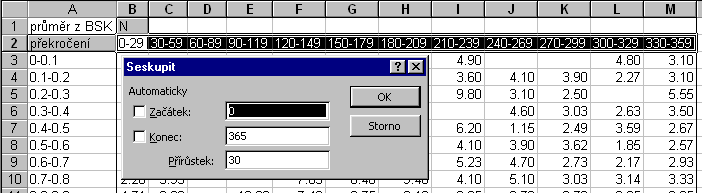

Data v kontingenční tabulce jsou nyní uvedena pro všechny naměřené hodnoty, díky čemuž je tabulka velmi rozsáhlá a řídká. Jednotlivé hodnoty proto uspořádáme do intervalů - pro pravděpodobnost překročení po 10%, u pořadí dne v roce po 30 dnech:
5. Trojrozměrný povrchový graf

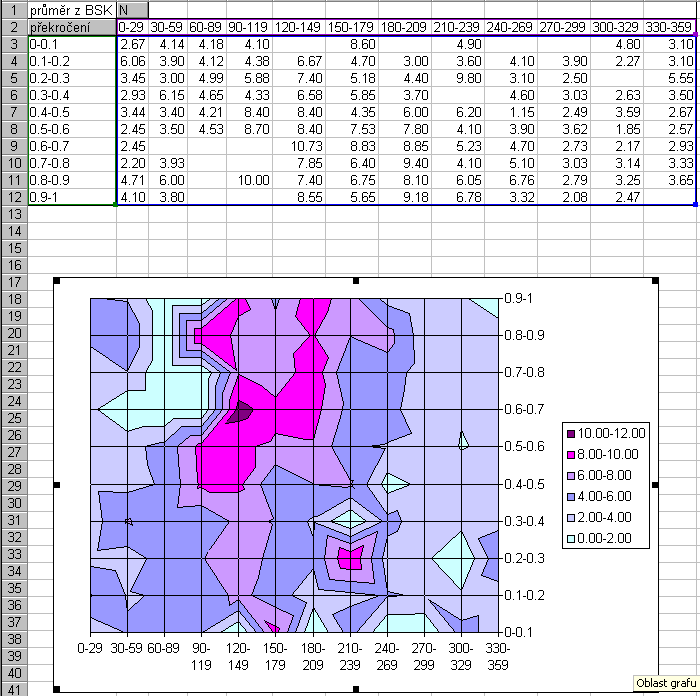

Výsledek zobrazíme 3D povrchovým grafem vybraného typu, u kterého po vytvoření podle libosti upravíme intervaly izolinií a barevnost vyjádření.
Hotovo!
6. Postup zopakujeme i pro další ukazatele
7. Jaké jsou mezi výsledky pro jednotlivé ukazatele rozdíly, a co
znamenají?
