Cíl: Z vytvořených základních a tematických map, tabulek a rastrových obrázků vytvořit tiskovou sestavu, ve které je vzájemně zkombinujeme, nastavíme přesné měřítko, popíšeme a popřípadě dále upravíme.

Řešení: Postupně otevřeme jednotlivé mapy, a objekty, které chceme do sestavy zahrnout. Vytvoříme sestavu, do které můžeme přidávat postupně další objekty, stávající modifikovat nebo odebrat.

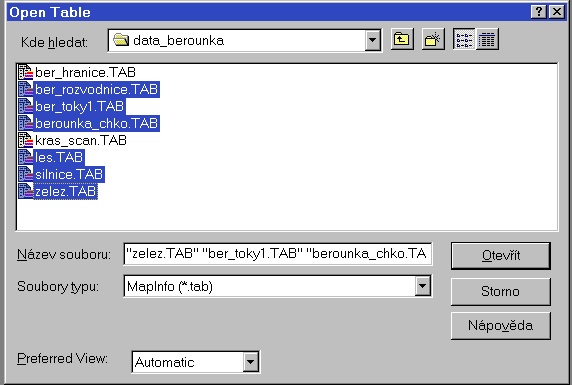

1. Otevřeme potřebné mapy. Jako příklad můžeme vyzkoušet vytvořit 3 mapy CHKO Český Kras, přičemž první bude obsahovat základní topografický podklad, druhá landuse se zdůrazněnými oblastmi současné těžby surovin a třetí bude tematická mapa počtu obyvatel v obcích s legendou.

Vytvoříme tedy první mapu - základní mapu území:

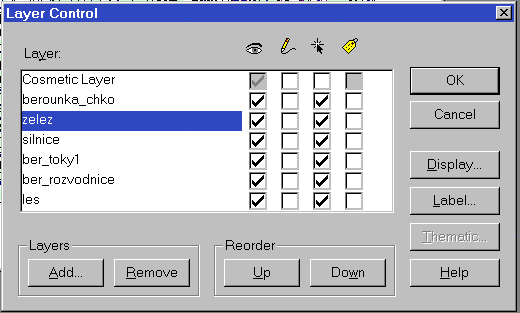

2. Upravíme pořadí vrstev a nastavení jejich zobrazení

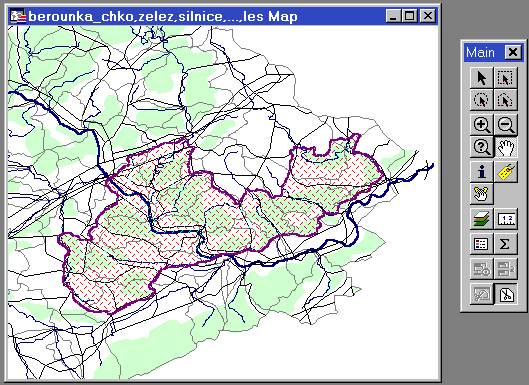

3. Hranici CHKO Český Kras označíme a vytvoříme podle ní vybranou oblast (Clip Region).

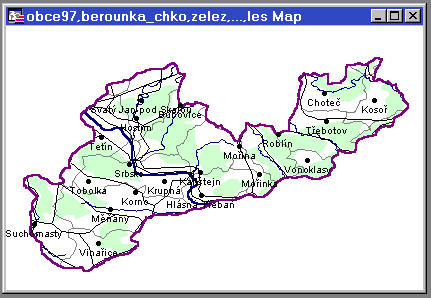

4. Přidáme obce a popíšeme podle názvů

5. Vytvoříme další mapy podle vlastního uvážení - např. mapu landuse a kartodiagram počtu obyvatel v obcích. I další mapy omezíme hranicí CHKO:

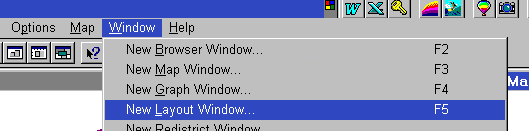

6. Vytvoříme sestavu volbou New Layout Window z menu Window:

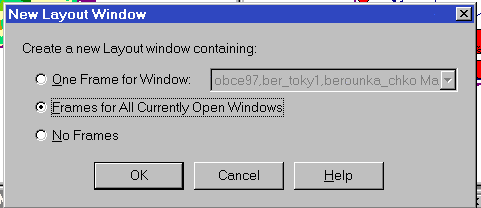

7. Zvolíme, co má sestava obsahovat.

Může být složena buď pouze z aktivního okna, ze všech oken, nebo může být po vytvoření zcela prázdná.

Obsah prvků sestavy není v tuto chvíli definitivní - jednotlivé prvky, představované otevřenými okny je možno kdykoliv libovolně přidávat a odebírat.

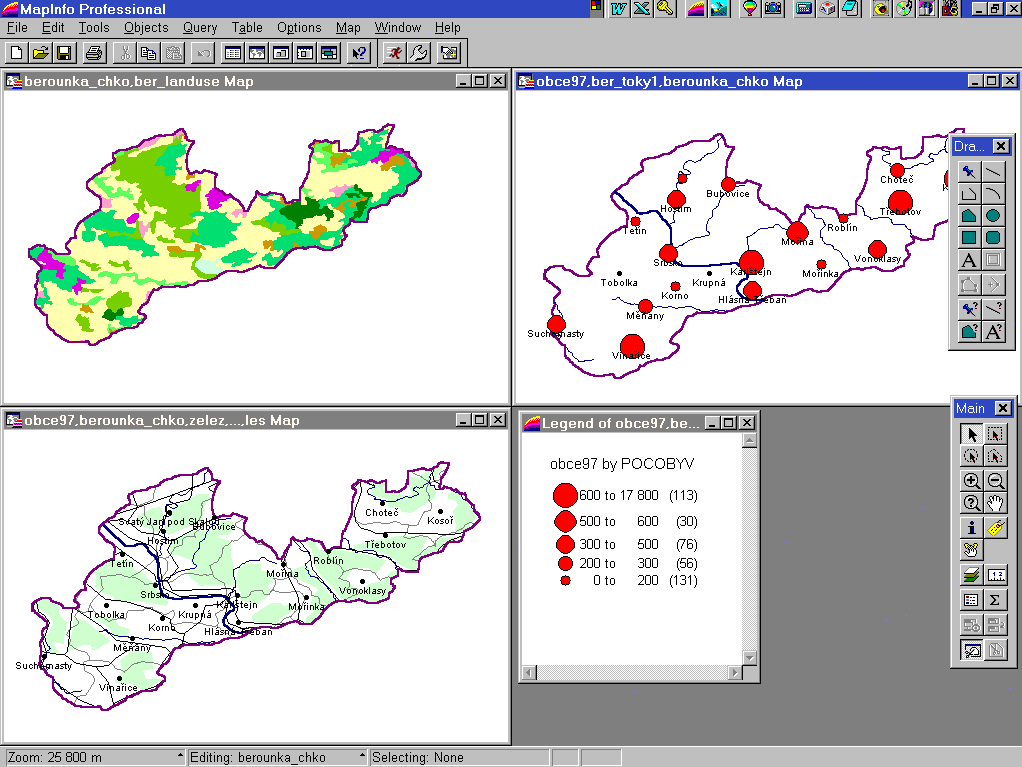

Zkusíme zvolit možnost zobrazení všech aktivních oken:

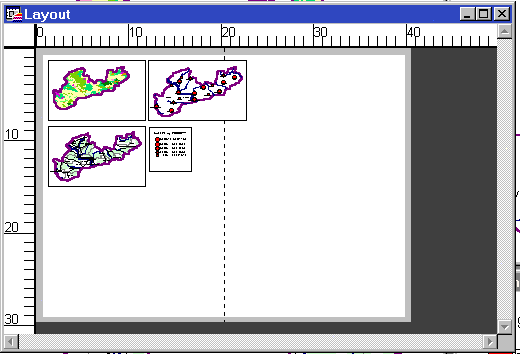

8. Vytvoří se okno Sestava, obsahující rámečky pro jednotlivá okna mapy, legendy a datové tabulky.


9. V menu se místo položky Map objevila položka Layout. Z ní ovládáme nastavení sestavy. Obdobně jako u okna Mapa můžeme naráz zobrazit celou sestavu:

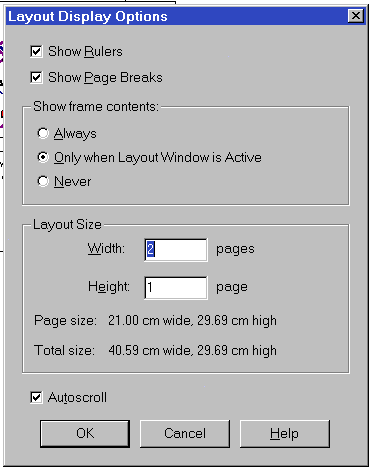

10. Důležitá je v tomtéž menu položka Options - možnosti.

Můžeme zde nastavit velikost tiskové sestavy - ta totiž nemusí sestávat pouze z jedné strany, ale z libovolného množství. Při tisku jsou automaticky respektovány možnosti rozsahu tiskárny a jednotlivé listy jsou tištěny tak, aby na sebe navazovaly.

Volbu, zda chceme sestavu na výšku či na šířku však provádíme v nastavení vlastností tiskárny - File - Page Setup.

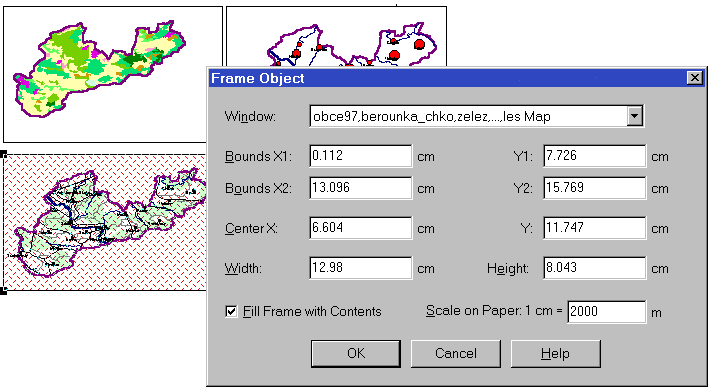

12. Poklepáním na objekt můžeme změnit vlastnosti jeho zobrazení. Především je to měřítko, přičemž zadané měřítko přesně odpovídá měřítku po vytištění.

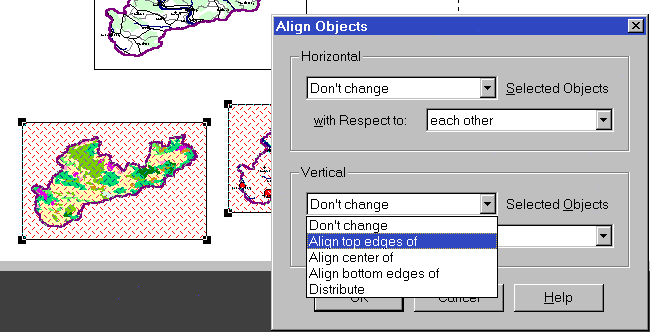

13. Jednotlivé objekty můžeme na sestavě zarovnávat buď vzájemně mezi sebou, nebo vzhledem k sestavě. Volby jsou dostupné z menu Layout - Align Objects:

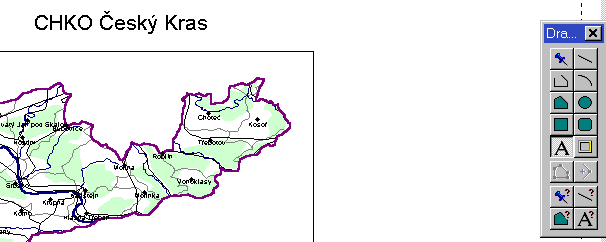

14. Sestavu můžeme popisovat. Velikost a typ písma buď zadáme předem, nebo upravíme později poklepáním na již napsaný text.

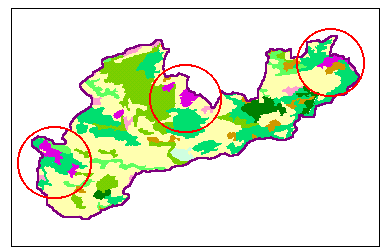

15. Pro vytváření sestavy můžeme použít všech kreslících nástrojů ke zdůraznění vybraných prvků sestavy. Ovládání nástrojů je shodné s ovládáním při kresbě mapy.

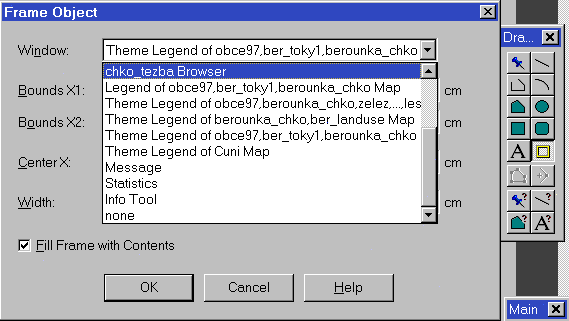

16. V okně Layout máme na rozdíl od okna Mapa k dispozici nástroj rámeček , kterým do sestavy můžeme přidávat obsah jednotlivých aktivních oken. Po zvolení nástroje zvolíme ťuknutím a tažením umístění a velikost rámečku, v následném dialogu zvolíme požadované okno a jeho vlastnosti.

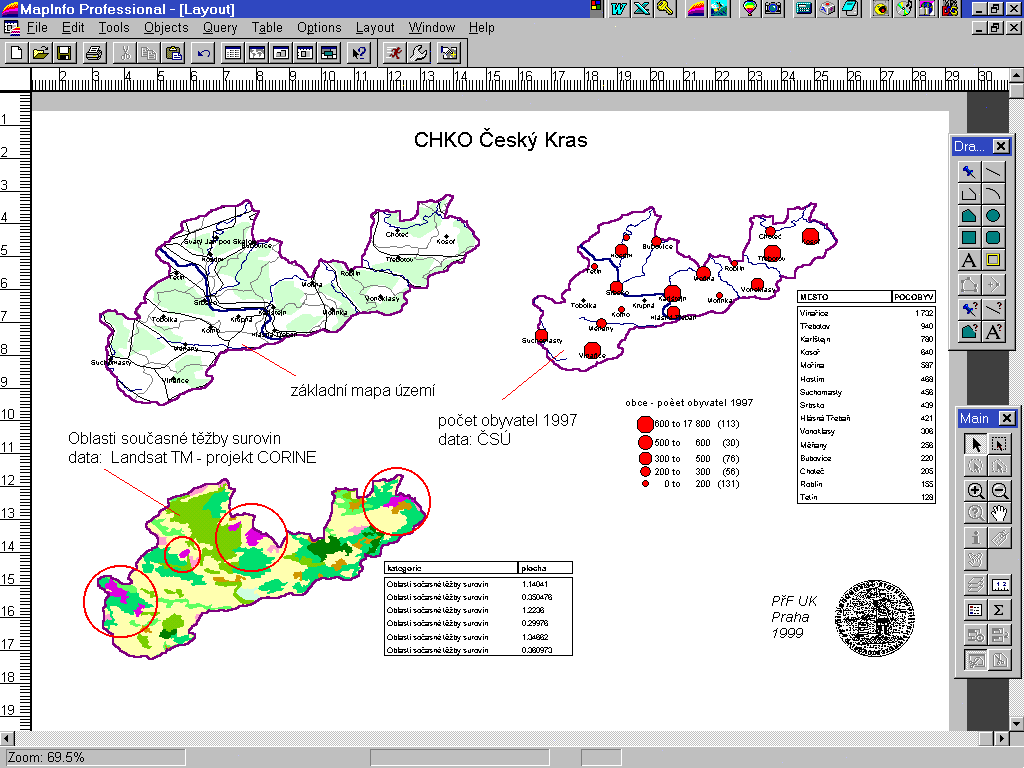

17. Sestavu můžeme upravovat podle potřeb a chuti až do požadované podoby:

HOTOVO!
