Řešení: K vytvoření více oken se stejnými parametry zobrazení použijeme příkaz Clone View, pro pootočení obsahu okna nástroj Rotate Window, pro vytvoření směrové šipky nástroj Create Line by Lenght a pro vytvoření grafického měřítka nástrol Scalebar

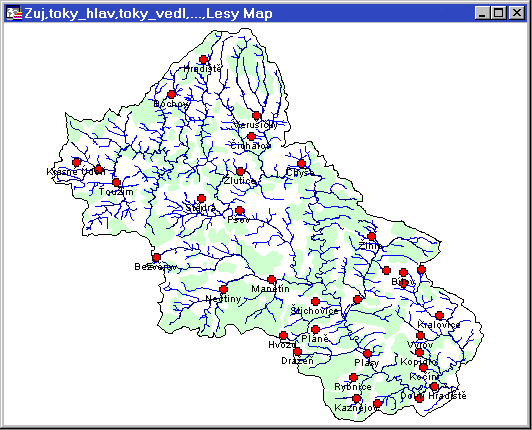

1. Otevřeme potřebné vrstvy ze souboru dat pro povodí Střely - v tomto případě např. vrstvy hlavních a vedlejších vodních toků, ZUJ, lesů a hranice povodí.
Vrstvy uspořádáme a podle potřeby nastavíme atributy zobrazení a popisky:

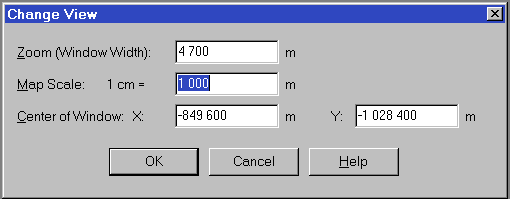

2. Zadáme požadované zvětšení pro detailní pohled a následně upravíme výřez:

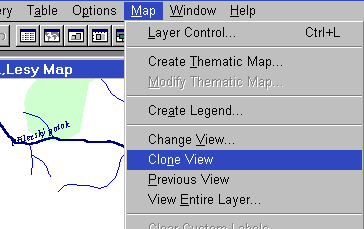

3. Z nastaveného okna vytvoříme kopie, které později budou mít jiné nastavení, ale shodné parametry. Z menu Map vybereme položku Clone View:

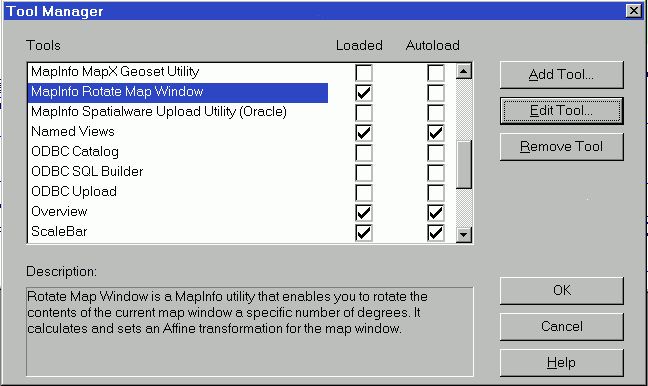

4. V ovladači nástrojů - Tool Manager zavedeme nástroje Rotate Map Window, ScaleBar a Create Line by Lenght. Zavedení provedeme zaškrtnutím políčka ve sloupci Loaded. Pokud chceme nástroj používat pravidelně, po zaškrtnutí políčka ve sloupci Autoload bude nástroj k dispozici automaticky po každém spuštění MapInfa.

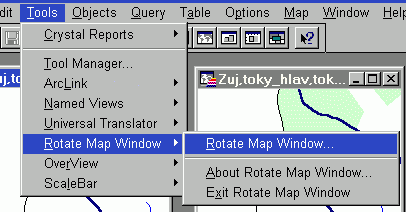

5. Vybereme okno, jehož obsah chceme natočit tak, aby tok Střely byl zobrazen svisle. Zvolíme nástroj Rotate Map Window:

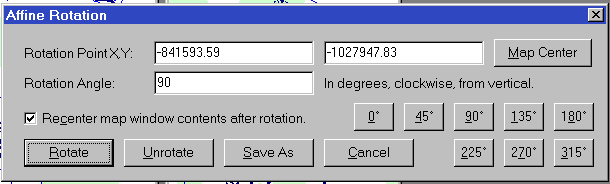

6. Nyní nastavíme parametry otočení.
První řádek určuje střed otáčení - Pokud stiskneme tlačítko Map Center, jako střed bude zvolen střed aktuálního mapového okna.
V poli Rotation Angle zadáme úhel pootočení, popřípadě vybereme z přednastavených úhlů. Mapu otočíme stisknutím tlačítka Rotate.
Pokud chceme nastavený úhel otočení odstranit, použijeme tlačítko Unrotate, kterým vrátíme mapu do původní polohy, tj. orientovanou k severu.



7. Chceme-li přidat větrnou růžici nebo pouze šipku, označující sever, máme několik možností.
Pokud chceme kompletní růžici, můžeme ji překopírovat z různých sad předpřipravených šipek před otočením okna. Při rotaci se otáčí spolu s ostatními vrstvami.

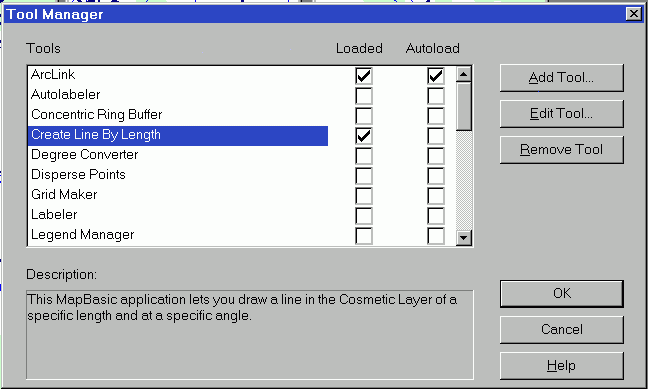

Vystačíme-li si se směrovou šipkou, můžeme využít nástroj Create Line By Lenght, který umožňuje vytvořit čáru o zadané délce a směru. Nejprve proto nástroj aktivujeme v ovladači nástrojů:

7. Do panelu Tools se přidá tlačítko s tužkou. Pro nakreslení čáry stiskneme tlačítko a ťukneme na místo v mapě, odkud čára bude vycházet.

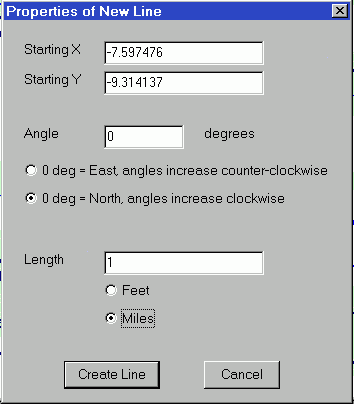

8. V následném dialogu zadáme postupně požadované hodnoty: souřadnice X a Y jsou automaticky vygenerovány podle označení výchozího bodu, v horních okénkách je navíc můžeme libovolně upravit.
Podstatné je zadání úhlu. Zvolíme-li 0°, čára směruje podle výběru buď k severu (volba 0 deg = North) a zadané úhly odpovídají normální konvenci, nebo k východu (0 deg = East), přičemž úhly rostou proti směru hodinových ručiček.
Délku čáry zadáváme v mílích nebo stopách.
Nástroj čáru přidá do kosmetické vrstvy, kde můžeme následně upravit její vzhled - v tomto případě změnit na šipku.

9. Na závěr přidáme grafické měřítko. K jeho vytvoření použijeme nástroj Scalebar, který spustíme stisknutím tlačítka s měřítkem z menu Tools. Po vybrání nástroje ťukneme na místo v mapě, kde chceme, aby se měřítko zakreslilo.

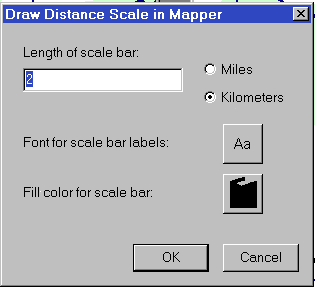

10. V následném dialogu zadáme délku měřítka a jednotky. Délku zadáváme raději v sudých číslech, neboť měřítko obsahuje celkem 4 segmenty. Vedle délky a jednotek můžeme zvolit atributy barvy a písma. Po potvrzení se měřítko vykreslí do kosmetické vrstvy jako soustava nezávislých objektů.

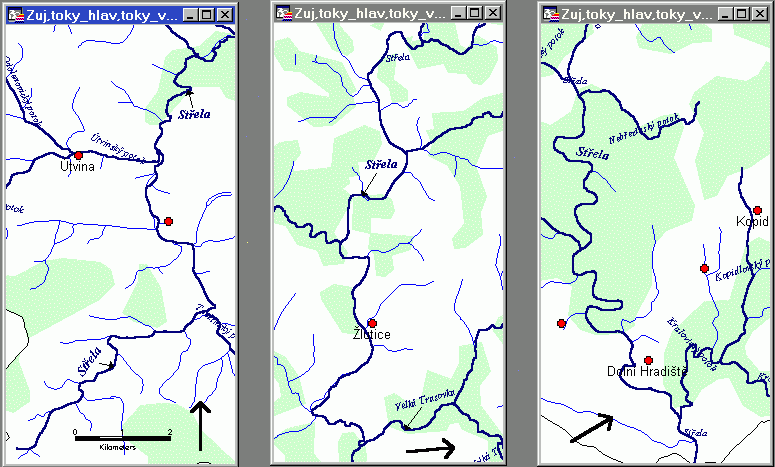

11. Postupně nastavíme jednotlivá okna:



HOTOVO!

HOTOVO!
