Vektorový grid
Vektorový grid představuje silný nástroj pro geografickou regionalizaci
Umožňuje využít klasické metody geografické prostorové analýzy.

Výhody oproti rastrovému gridu:


Princip

Různé tvaty gridu

Řešení

Použití nástroje Grids.mbx.
Nástroj umožňuje generování pravoúhlého, trojúhelníkového a hexagonálního gridu o uživatelsky definovaných rozměrech.

Příklad

Vypočítat relativní výškovou členitost reliéfu v povodí Volyňky.
K dispozici je vrstva hranice povodí a bodová vrstva výšek, odvozená z digitálního modelu reliéfu.


Postup

Použité vrstvy
vol_povodi.TAB
vol_dmu25_ptp_wgs84_cut.TAB


1. Vytvoření gridu

Spustit nástroj grids.mbx

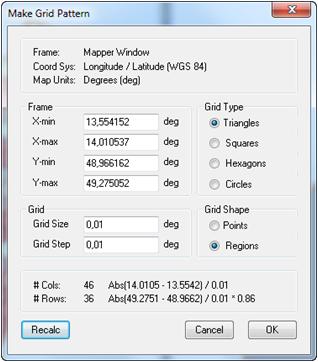

Zadat parametry:





2. Uložit grid

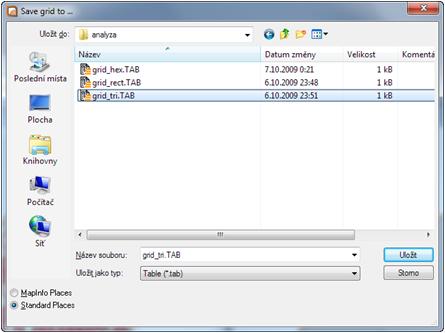

Po definování typu gridu a velikostních parametrů zadáme umístění gridu:




3. Vytvoření a naplnění nových datových sloupců

V nově vytvořené vrstvě gridu nadefinujeme nové datové sloupce.

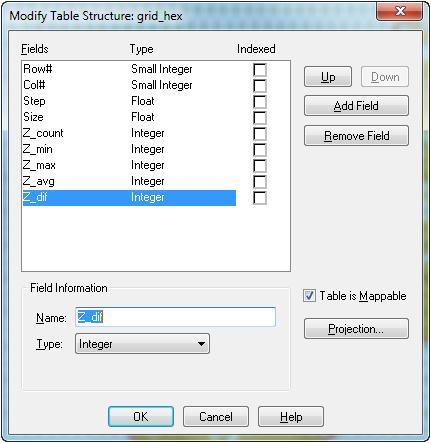

Nové sloupce vytvoříme příkazem Table - Maintenance - Table structure.

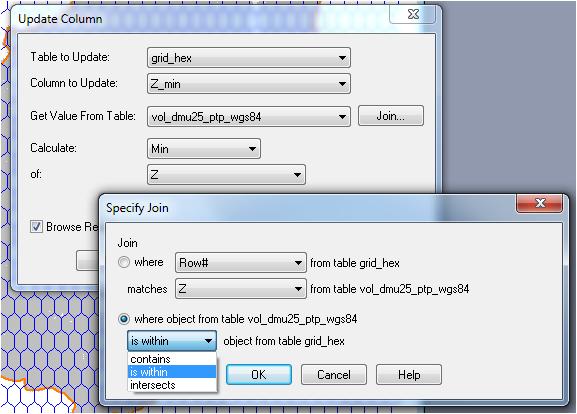

Sloupce naplníme propojením vrstev příkazem Update Column.

Prostorovým propojením naplníme postupně všechny sloupce
- minimální výška
- maximální výška
- průměrná výška



4. Výpočet převýšení v rámci buňky gridu

Vypočteme převýšení v rámci buňky gridu.




5. Opakování výpočtu na ostatních typech gridu

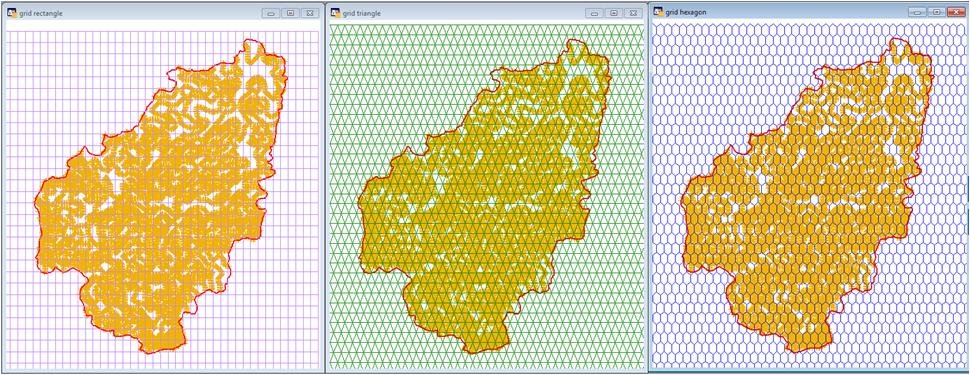

Výpočet zopakujeme pro všechny typy gridu - pravoúhlý, trojúhelníkový i hexagonální.


6. Tematická mapa

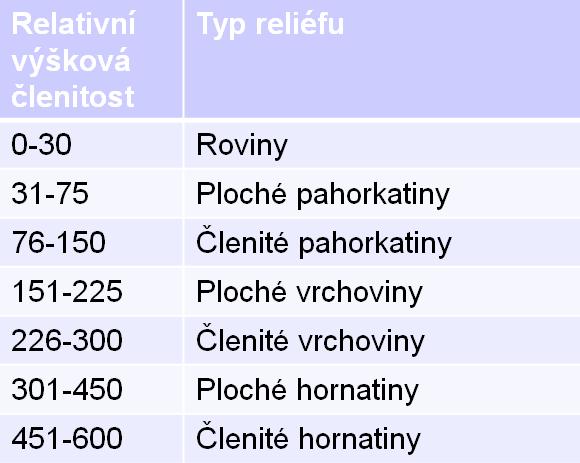

Pro sestrojení tematické mapy rozdělíme hodnoty převýšení podle vybrané škály hodnot relativní výškové členitosti - viz např. Demek (1987):

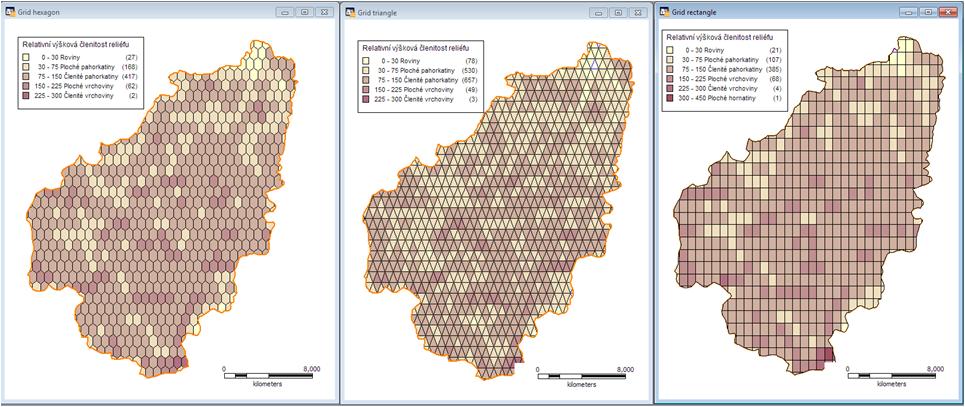

Podle zadané legendy vytvoříme tematické mapy. Pro zjednodušení můžeme využít nástroje vytvořit šablonu legendy.



6. Hotovo!
