Přehledová mapa

Nástroj pro vytvoření přehledové mapy - Overview ukazuje polohu obsahu okna v rámci širšího celku.


Postup:

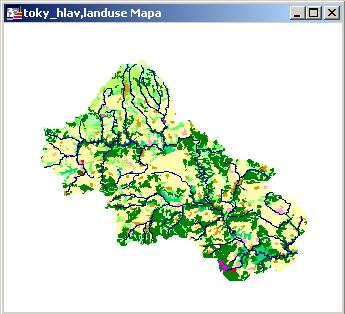

Použití nástroje si můžeme demonstrovat na datech z povodí Střely. Cílem je vytvořit přehledovou mapku, která bude zobrazovat polohu zkoumaného území v širším měřítku. Např. sestrojíme mapu landuse povodí Střely a k ní vytvoříme doplňkovou mapku, zobrazující plohu povodí v rámci ČR.

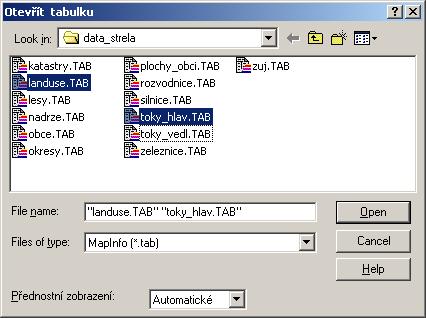

1. Otevřeme vrstvy landuse a toky_hlavni z vrstev povodí Střely:





2. Aktivace nástroje Overview

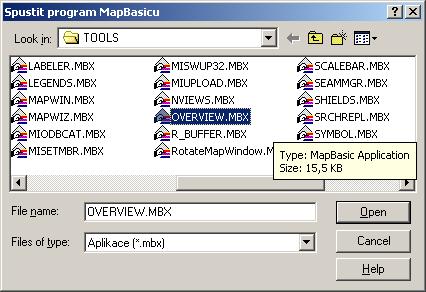

Nástroj vyvoláme buď pomocí nabídky menu File - Run MapBasic Program, kombinací kláves Ctrl+U, nebo pomocí ikony   z tlačítkového panelu Tools. Z nabídky vybereme program OVERVIEW.MBX:

Po potvrzení se přidá do menu Tools položka Overview, pomocí které nástroj spouštíme.


3. Vytvoření přehledové mapy

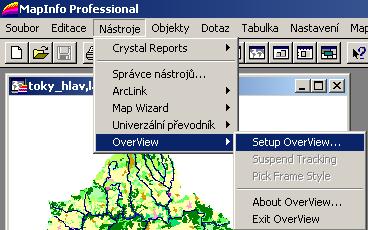

Z položky menu Tools vybereme nástroj Overview a z něj položku Setup Overview:

Zde vybereme, která vrstva bude tvořit rámec, ve kterém se bude zobrazovat poloha zobrazeného území.

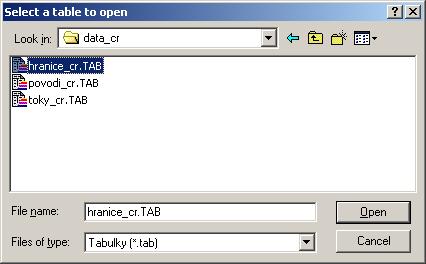

Rámec bude představovat vrstva hranic ČR. Protože ji v současné chvíli nemáme otevřenou, zvolíme položku Other... a zadáme umístění vrstvy hranic ČR na disku:




4. Hotovo!

Nově vytvořené okno Area of Detail je normální mapové okno - můžeme do něj např. přidávat další vrstvy či měnit jejich zobrazení.
Měníme-li měřítko (zvětšení) hlavního okna, mění se souběžně i velikost červeného rámečku zobrazujícího výřez.
