Rotace mapového okna

Při vizualizaci dat někdy není výhodné, aby mapové okno směrovalo k severu. Příkladem může být úkol vytvořit atlas vybraného toku , ve kterém bude řeka zobrazena v několika oknech tak, aby její průběh byl bez ohledu na reálnou polohu vzhledem ke světovým stranám znázorněn pokud možno svisle.

V MapInfu pro pootočení obsahu okna používáme nástroj Rotate Map Window.

Postup:

1. Sestavení mapy

Otevřeme potřebné vrstvy ze souboru dat pro povodí Střely - v tomto případě např. vrstvy hlavních a vedlejších vodních toků, ZUJ, lesů a hranice povodí.

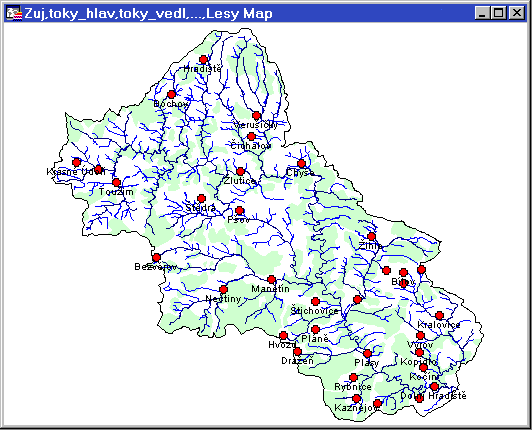

Vrstvy uspořádáme a podle potřeby nastavíme atributy zobrazení a popisky:

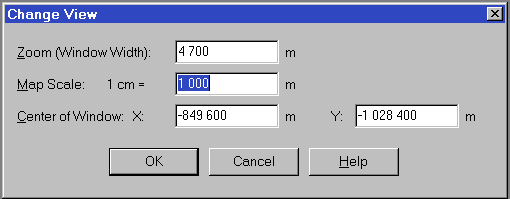

Zadáme požadované zvětšení pro detailní pohled a následně upravíme výřez:



2. Naklonování mapových oken

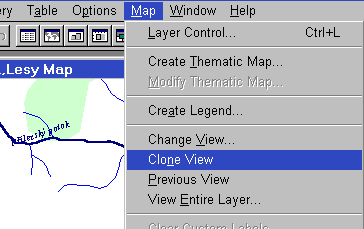

Z nastaveného okna vytvoříme kopie, které později budou mít jiné nastavení, ale shodné parametry. Z menu Map vybereme položku Clone View:




3. Otočení obsahu okna

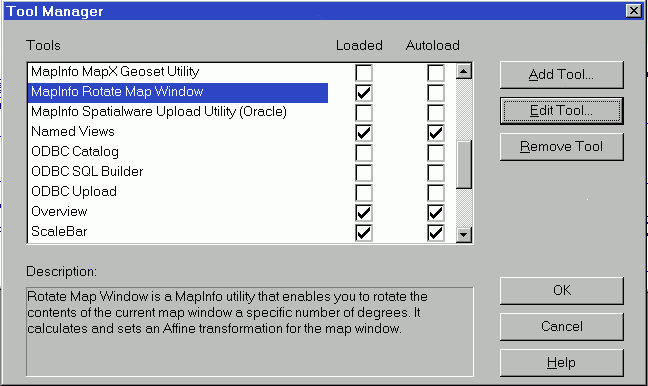

V ovladači nástrojů - Tool Manager zavedeme nástroj Rotate Map Window. Zavedení provedeme zaškrtnutím políčka ve sloupci Loaded. Pokud chceme nástroj používat pravidelně, po zaškrtnutí políčka ve sloupci Autoload bude nástroj k dispozici automaticky po každém spuštění MapInfa.

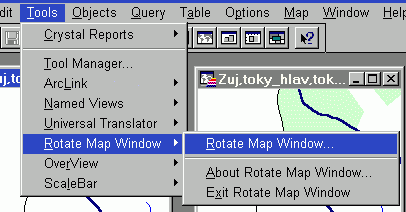

Vybereme okno, jehož obsah chceme natočit tak, aby tok Střely byl zobrazen svisle. Zvolíme nástroj Rotate Map Window:

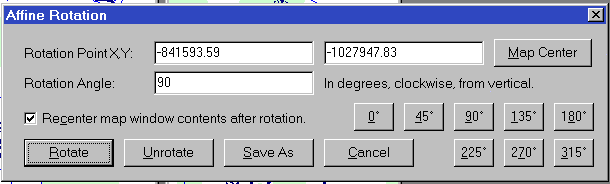

Nyní nastavíme parametry otočení.
První řádek určuje střed otáčení - Pokud stiskneme tlačítko Map Center, jako střed bude zvolen střed aktuálního mapového okna.
V poli Rotation Angle zadáme úhel pootočení, popřípadě vybereme z přednastavených úhlů. Mapu otočíme stisknutím tlačítka Rotate.
Pokud chceme nastavený úhel otočení odstranit, použijeme tlačítko Unrotate, kterým vrátíme mapu do původní polohy, tj. orientovanou k severu.

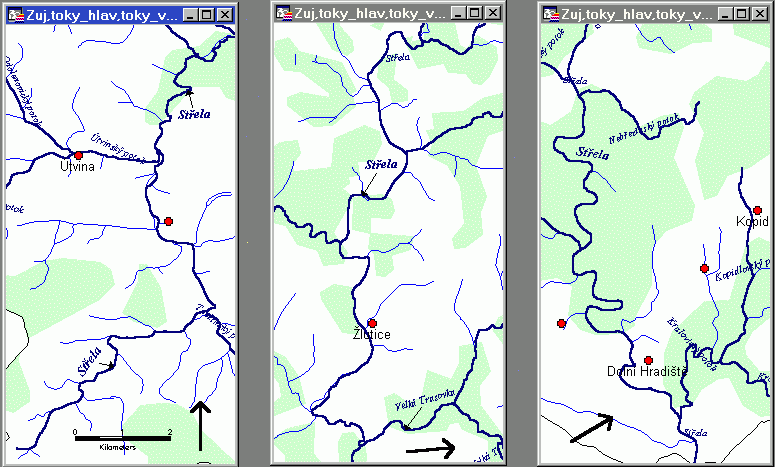

4. Otočení dalších oken




5. HOTOVO!
