Rozmístění bodů podél linie

Pro geografickou analýzu občas potřebujeme v mapě vytvořit body, pravidelně rozmístěné podél linie - např. místa odběrových profilů podél vodního toku, umístění půdních sond podél vytyčené trasy, body měření hloubek v nádrži apod..

Tuto úlohu můžeme řešit pomocí použití nástroje DistanceMarker.

Postup:

1. Zkopírování nástroje z archivu na disk

Nástroj Distance Marker se skládá ze dvou souborů:
- DistanceMarker.mbx
- Iconresource.dll
Oba tyto soubory umístíme do stejného adresáře:

2. Aktivace nástroje

Nástroj vyvoláme buď pomocí nabídky menu File - Run MapBasic Program, kombinací kláves Ctrl+U, nebo pomocí ikony

z tlačítkového panelu Tools.
Do horní tlačítkové lišty se přidá nástroj Distance Marker.

3. Vytvoření bodů

Tlačítko nástoje zamáčkneme a pomocí šipky vybereme tok, podél kterého chceme body rozmístit. Po vybrání se zobrazí následující dialog:

Zvolíme Set New, čímž nastavíme rozmístění bodů:

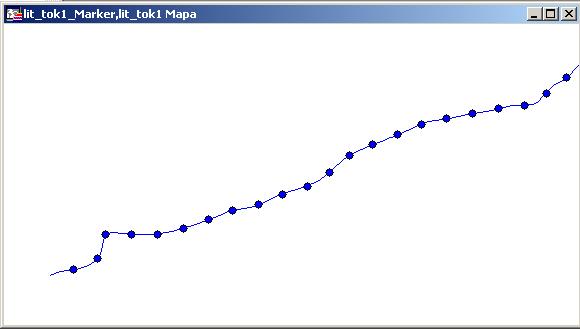

Po nastavení parametrů a potvrzení vidíme, že se podél vybraného toku rozmístily body.

V Layer Controlu vidíme, že se body přidaly jako nová vrstva, pojmenovaná podle názvu vrstvy linií s příponou _Marker.
Chceme-li změnit nastavení rozestupu bodů, body odebrat či změnit jejich zobrazení, postupujeme stejně jako při vytváření bodů: aktivujeme tlačítko nástroje Distance Marker a poklepeme na linii s vytvořenými body. Tím se dostaneme zpět do dialogu, ve kterém si volíme nastavení parametrů.

4. HOTOVO!

zpět

(C) Jakub Langhammer, 2003
