Thiessenovy polygony

Typickou úlohou při prostorové analýze je vytváření tzv. Thiessenových nebo Voronoiových polygonů.
S tímto typem úlohy se setkáváme např. v meteorologii, klimatologii či hydrologii, když počítáme úhrn srážek na určité území, třeba povodí. Z bodových objektů se vytvoří síť polygonů, pravidelně pokrývající území, přičemž pro celý polygon se uvažuje hodnota, vztažená ke stanici, kteorou reprezentuje. Pro výpočet srážkové výšky potom zkombinujeme údaje o výšce a ploše jednotlivých polygonů či jejich částí, připadajících na hodnocené povodí.


Tento typ prostorové analýzy je dobře realizovatelný pomocí GIS. V MapInfu k tomuto účelu používáme nástroj Voronoi.

Postup:

Thiessenovy polygony vytváříme pomocí editace bodových objektů z menu Object..

1. Otevřeme potřebné vrstvy

Otevřeme vrstvu s bodovými objekty srážkoměrných stanic.
Vrstvu učiníme editovatelnou.



2. Vytvoření polygonů

Vybereme všechny bodové objekty, které pro zpracování chceme použít:



Z menu Objects zvolíme položku Voronoi, která slouží pro tvorbu polygonů.

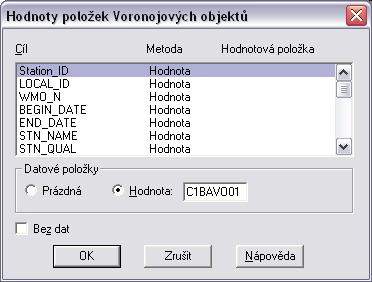

V následném okně zvolíme metodu přenosu dat z jednotlivých datových sloupců do polygonů:

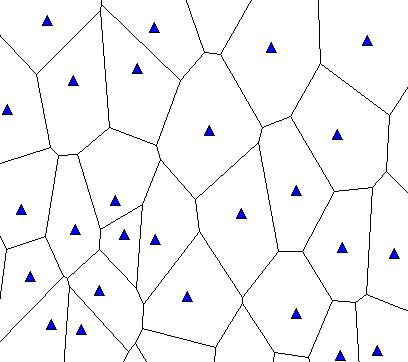

Potvrzením OK se vytvoří polygonové objekty.


3. Uložení polygonů do nové vrstvy

Podobně jako v případě bufferu se polygony přidají jako nové objekty do vrstvy s bodovými objekty a po vytvoření se označí.
Je proto výhodné je uložit jako novou samostatnou vrstvu.

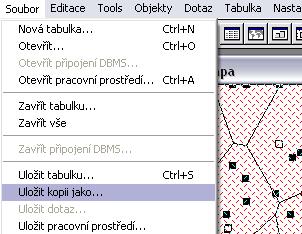

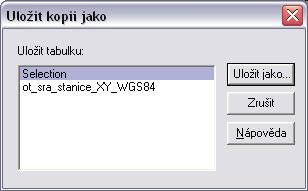

Z menu Soubor zvolíme položku Uložit jako... a vybrané objekty uložíme jako novou vrstvu, což usnadní pozdější analýzu.




4. Načtení vrstev

Zavřeme zdrojovou tabulku a neukládáme změny v ní, abychom si tabulku s bodovými objekty zachovali nezměněnou.

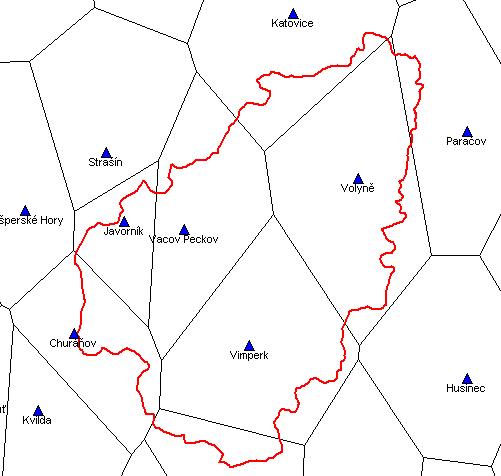

Nyní otevřeme vytvořenou vrstvu polygonů, kterou můžeme překrýt zdrojovými bodovými objekty a dalšími vrstvami pro následnou analýzu.





5. HOTOVO!
